Separador magnético de anel vertical de alto gradiente

Separador magnético de anel vertical de alto gradiente

【Capacidade】0.01-150 TPH

【Tamanho da alimentação】0-1,2 mm

【Material processável】Quartzo, feldspato, minério de nefelina, caulim, hematita, limonita, siderita, minério de manganês, ilmenita, volframita, etc.

Vantagens

A Separador magnético de alta intensidade de anel vertical de alto gradiente é um tipo de equipamento de separação magnética utilizado para purificar minerais não metálicos e concentrar minérios. Foi concebido para separar eficazmente os materiais magnéticos dos materiais não magnéticos.

Separador magnético de anel vertical de alto gradiente VS separadores magnéticos tradicionais

Gradiente elevado: Pode gerar um gradiente de campo magnético de alta intensidade, o que permite uma separação eficiente mesmo de materiais fracamente magnéticos.

Alta capacidade: Pode lidar com grandes quantidades de material devido ao seu funcionamento contínuo e taxas de processamento relativamente elevadas.

Seletividade: Oferece uma elevada seletividade para partículas magnéticas, permitindo uma separação e concentração precisas.

Design compacto: O seu design é relativamente compacto em comparação com outros separadores magnéticos, tornando-o adequado para instalação em instalações de processamento existentes.

O separador magnético de anel vertical de alto gradiente e alta intensidade é utilizado para separar minerais magnéticos fracos, como hematite, limonite, siderite, cromite, minério de ferro titânico, scheelite, wolframite, manganês e minérios de tântalo-nióbio, etc. É utilizado para a separação de ferro de minerais não metálicos, como quartzo, feldspato, nefelina, fluorite, sillimanite, espodumena, caulino, etc.

Estrutura do produto

O separador magnético de alto gradiente de anel vertical é composto principalmente por uma estrutura pulsante, uma bobina de excitação, uma forquilha de ferro, um anel rotativo, vários funis e funis de água.

Utilizar varetas redondas ou malha de aço inoxidável magneticamente condutora expandida como meio magnético. A bobina de excitação passa corrente contínua para gerar um campo magnético induzido na área de triagem, e a superfície do meio magnético localizado na área de triagem gera um campo magnético não uniforme, ou seja, um campo magnético de alto gradiente; o anel rotativo gira no sentido horário para transportar continuamente o meio magnético para dentro e para fora da área de triagem; a polpa é alimentada a partir da alimentação A tremonha de minério é alimentada e flui através do giro ao longo da lacuna no garfo de ferro superior. As partículas magnéticas na pasta são adsorvidas na superfície do meio, são levadas para a área superior do campo não magnético pelo anel rotativo e são lavadas para a tremonha de concentrado pela água de lavagem; as partículas não magnéticas passam através da pilha do meio magnético sob a ação da gravidade e da força do fluido pulsante e movem-se ao longo do fundo. Os espaços vazios na canga de ferro fluem para o balde de rejeitos e são descarregados.

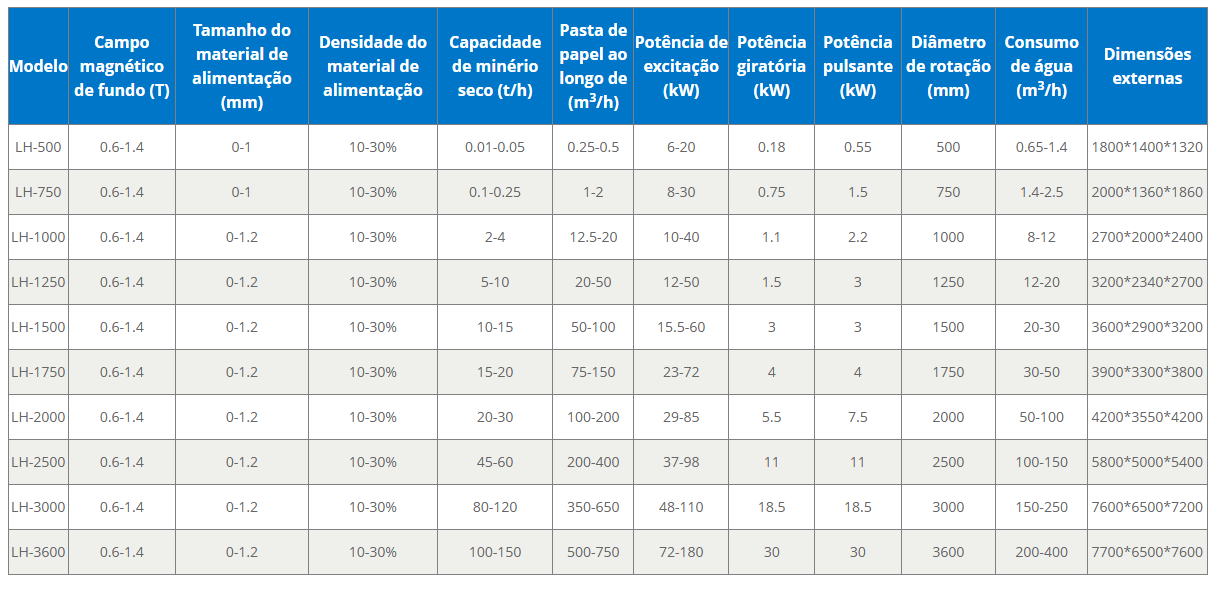

Parâmetros técnicos
