OKM GeoSeeker

Detector geoelétrico de água e vazios: Determina a resistência do solo até uma profundidade de 250 m (820 pés) e visualiza os valores medidos em 3D

Profundidade de detecção: Com essa tecnologia, os clientes encontraram água até 250 m (820 pés) de profundidade

Casos de uso: Detecção de água, detecção de cavidades, engenharia geotécnica

Modos de operação: Ativo/Passivo

Estruturas detectáveis: Depósitos de água, cascalho com água, cavidades

Detecção de água e vazios até 250 m (820 pés) de profundidade

Você está procurando recursos hídricos subterrâneos ou cavidades ocultas até profundidades de 250 metros (820 pés)? GeoSeeker é um detector de água geoelétrico profissional e detector de cavidade que mede a resistividade do solo e visualiza seus dados de varredura em incríveis gráficos 3D. É um detector geoelétrico muito móvel e fácil de operar, projetado e fabricado na Alemanha.

O detector de água OKM GeoSeeker foi entregue em dezembro de 2017 à "Aktion Pro Afrika" - uma organização sem fins lucrativos - e já fornece resultados de medição bem-sucedidas.

O GeoSeeker utiliza um procedimento de medição geoelétrica baseado na Schlumberger para ler a resistividade aparente do solo. Com base nessa resistividade do solo, o detector é capaz de localizar depósitos de água subterrânea, cascalho com água e nível de água subterrânea, bem como cavidades como cavernas, túneis, câmaras e similares. Assim, o detector geofísico pode ser implantado como localizador de água ou detector de cavidade ao mesmo tempo.

Detecção de água com GeoSeeker

Os componentes de hardware do GeoSeeker são completamente controlados por um moderno Android Tablet PC. Todos os comandos e resultados de medição são transferidos sem fio via Wi-Fi. Usando o aplicativo de software pré-instalado, basta selecionar um dos três modos de digitalização suportados:

Varredura ativa (precisa)

No modo Active Scan, o GeoSeeker utiliza dois eletrodos para injetar energia elétrica no solo subterrâneo. Dois eletrodos adicionais estão medindo a diferença de potencial (queda de tensão) em pontos de varredura específicos para calcular o valor final da resistividade.

Este modo é usado para detectar depósitos de água subterrâneos, cavernas escondidas ou mesmo camadas e barreiras impermeáveis dentro do solo subterrâneo. Nas varreduras ativas, você poderá definir uma faixa de profundidade específica na qual realizará sua medição. Portanto, você definirá uma profundidade inicial e final entre 5 metros (16 pés) e 250 metros (820 pés).

Varredura Ativa (Rápida)

Este modo de varredura é uma versão rápida do Escaneamento Preciso. Também está injetando corrente elétrica no subsolo e medindo a diferença de potencial (queda de tensão) para calcular a resistividade do solo.

Varredura passiva

No modo de varredura passiva, o GeoSeeker utiliza apenas dois eletrodos para ler a tensão natural do subsolo (nenhuma energia elétrica é injetada no subsolo). Este modo é usado apenas para detectar água corrente subterrânea.

Configure e conduza varreduras por meio do aplicativo GeoSeeker

O aplicativo GeoSeeker para Android fornece instruções passo a passo simples para ajudá-lo a concluir a medição. Basta seguir estas instruções ilustradas até que sua medição seja concluída.

Medição única (de um único ponto apenas)

Medição completa (de um campo retangular)

Medição longitudinal (de uma única linha)

Medição transversal (de uma única linha)

Analisar digitalizações no aplicativo e no Visualizer 3D Studio

Nova visualização de renderização Volumétrica 3D em OKM Visualizer 3D Studio Pro

Após a conclusão da medição, uma representação 3D dos valores medidos é exibida na tela do tablet. Várias opções de ajuste de cores permitem otimizar a visualização de depósitos de água subterrânea detectados, cascalho com água e nível de água subterrânea (mostrado em azul), bem como cavidades, cavernas, túneis, câmaras ou camadas impermeáveis (mostradas em cores avermelhadas).

Graças à grande atualização de Visualizer 3D Studio em 2023, as medições do GeoSeeker agora também podem ser exibidas, otimizadas e analisadas com mais detalhes no software 3D. A nova visualização de renderização Volumetric 3D é um marco importante para os usuários do GeoSeeker.

Detector de água fácil de transportar

O hardware GeoSeeker está integrado em um estojo Protector à prova d'água e resistente a choques. Assim, seu equipamento geoelétrico está bem embalado e sempre pronto para o transporte.

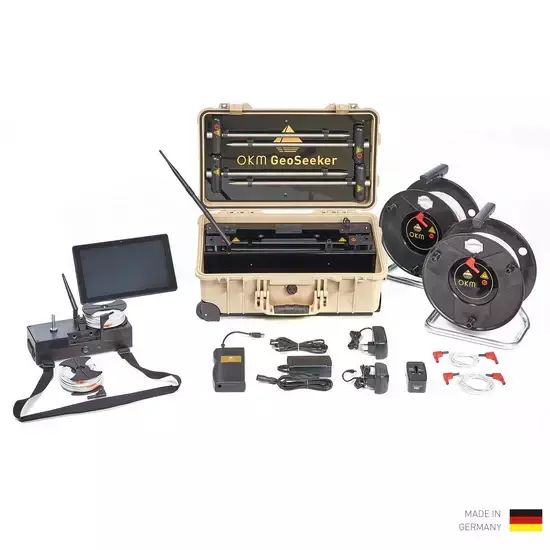

Escopo de Entrega

1x Controlador incl. carregador

8 pilhas AA de 1,5 V (recarregáveis)

1x Tablet Android

4x eletrodo

2x Tambor de Cabo de Alimentação (Ø 290 mm)

2x Tambor de Cabo de Tensão (Ø 120 mm)

2x Cabo de Conexão (2 m)

1x unidade flash USB com Estúdio 3D do OKM Visualizer Edição Profissional

1x Power Pack PP20V3A01

1x Power Box incl. carregador

1x capa protetora à prova d'água e resistente a choques

1x Guia de início rápido

OPCIONAL Bloco de anotações do Windows pré-configurado

O escopo real de entrega está sujeito a desenvolvimentos técnicos ou configurações específicas do modelo e pode diferir dos componentes representados.

Tambores de cabos de tensão (Ø 120 mm)

Dimensões (A x L x P): 360 x 290 x 200 mm

Peso: 6,5 kg

Comprimento do cabo: 255 m

Marcadores: 15

Tambores de cabo de alimentação (Ø 290 mm)

Dimensões (A x L x P): 120 x 120 x 45 mm

Peso: 0,65 kg

Comprimento do cabo: 26 m

Marcadores: 25

Controlador (Unidade Receptora)

Dimensões (A x L x P): 130 x 270 x 110 mm

Peso: 0,6 kg / 2,1 kg (com cabos montados e baterias)

Taxa de amostragem: 4096 Hz (sobreamostragem de 64 vezes de um valor médio de 512 amostras)

Tempo de operação: mínimo de 16 horas (baterias carregadas)

Tempo de carregamento: 3 h / máx. 5 h (baterias vazias)

CPU: 80 MHz Cortex M3

ADC: 16 bits

Comunicação com Tablet PC: WLAN-Accesspoint, banda de 2,4 GHz, canal 6, WPA2

Comunicação com o Power Box: banda de 2,4 GHz, sob demanda, proprietária

Faixa efetiva: –1400 a +1400 mV

Período de medição por ponto de varredura: min. 16 segundos

Fonte de alimentação (8 pilhas AA): 8 – 14 V DC

Entrada (para carregador): 12 V DC / 1,5 A

Resistência de entrada (estática): aprox. 12 MΩ

Caixa de energia (unidade de envio)

Dimensões (A x L x P): 230 x 550 x 360 mm

Peso: 15,8 kg / 18 kg (com eletrodos montados)

Tempo de operação: 100 h (potência mínima) / 40 h (potência média) / 8 h (potência máx.)

Tempo de carregamento: máx. 8 horas

Saída: máx. 390 V / 0,5 A / 20 W

Comunicação com o controlador: banda de 2,4 GHz, sob demanda, proprietária

Entrada (para carregador): 24 V DC / 2 A

Fonte de alimentação interna: bateria de chumbo-ácido (2 x 12 V, 10 Ah)

Eletrodos

Dimensões (A x L x P): 440 x 120 x 35 mm

Peso: 0,52 kg

Os dados técnicos são valores médios. Pequenos desvios são possíveis durante a operação.
