Moinho de moagem Raymond
【Capacidade】 1-25 T / H
【Tamanho máximo de alimentação】 <40 mm
【Tamanho da descarga】 0,045-0,6 mm
【Materiais】 O material abaixo da escala 6 de dureza de Mohs e 250 tipos ímpares de material não inflamável e não explosivo para geração e processamento de pó fino de alta qualidade, como talco, barita, mármore, calcário e negros de carvão.
【Aplicação】 Mineração, indústria metalúrgica, engenharia química, material de construção, etc.
Vantagens
【Máquina de moagem Raymond】 É adequado principalmente para o processamento de materiais nos materiais de construção, indústria química, metalurgia, mineração, abrasivos, materiais refratários, cerâmica, ferro e aço, energia elétrica, carvão e outras indústrias. Pode moer pedra de quartzo, barita, fluorita, terras raras, mármore, cerâmica, minério de ferro, minério de cobre, rocha fosfática, escória, escória de água, clínquer de cimento, carvão ativado, dolomita, granito, carvão de coque, linhito, diamante Areia bonita, óxido de cromo verde, minério de ouro, lama vermelha, argila, caulim, coque, ganga de carvão, argila de porcelana, fluorita, bentonita, diabásio, pirofilita, filito, basalto, gesso, grafite, carboneto de silício, materiais de isolamento térmico Vários materiais minerais não inflamáveis e não explosivos com dureza de Mohs abaixo de 9 e umidade abaixo de 6%.
【Características】
Materiais minerais com dureza de Mohs inferior a 9,3 podem ser processados e triturados.
O produto acabado tem uma ampla gama de tamanhos de partículas. O tamanho de partícula mais grosso pode chegar a 0,95 mm (20 mesh), o tamanho de partícula de pó fino pode geralmente chegar a 0,038 mm (400 mesh) e a parte mais fina do material pode chegar a 0,013 mm (1000 mesh).
O efeito de remoção de poeira atende totalmente ao padrão nacional de emissão de poeira.
A máquina de análise é fácil de ajustar.
O dispositivo de moagem adota vedação de vários estágios sobreposta com bom desempenho de vedação.
【Princípio de funcionamento do moinho Raymond】
1. O processo de trabalho de todo o moinho: Depois que o material a granel é triturado até o tamanho de partícula necessário pelo britador de mandíbula, o material é enviado para a tremonha de armazenamento por elevador e, em seguida, o material é continuamente alimentado de maneira uniforme e quantitativa através do alimentador vibratório Moagem na câmara de moagem da máquina principal, o pó moído é retirado pelo fluxo de ar do ventilador, e classificados pelo analisador. A finura do pó entra no grande coletor de ciclone através do tubo com o fluxo de ar para separação e coleta e, em seguida, o pó é descarregado A descarga da válvula é o pó acabado. O fluxo de ar é sugado para dentro do soprador pelo duto de retorno na extremidade superior do grande coletor de ciclone. Todo o sistema de fluxo de ar desta máquina é fechado e circula, e circula sob pressão positiva e negativa.
2. Como há uma certa quantidade de água no material a ser moído na câmara de moagem, o calor gerado durante a moagem faz com que o gás na câmara de moagem evapore e altere o fluxo de ar. O tubo de ar residual equilibra o fluxo de ar e o excesso de gás é introduzido no filtro de mangas. O pó fino trazido pelo gás residual é coletado e o gás residual é purificado e descarregado.
3. O processo de trabalho da máquina principal é acionar o eixo central para girar através do dispositivo de transmissão. A extremidade superior do eixo é conectada a uma estrutura de flor de ameixa. A estrutura possui um dispositivo de rolo de moagem e forma um fulcro giratório. Ele não apenas gira em torno do centro, mas também o rolo de moagem gira em torno do anel de moagem. O próprio rolo de moagem gira devido ao atrito. A extremidade inferior da estrutura da flor de ameixa está equipada com um sistema de escavação, localizado na extremidade inferior do rolo de moagem. Durante a mesma rotação da pá e do rolo de moagem, o material é escavado e alimentado entre os anéis do rolo de moagem para formar uma camada de almofada, que é produzida pela rotação do rolo de moagem A força centrífuga externa (ou seja, força de compressão) esmaga o material, que atinge o objetivo de moagem.
4. O analisador aciona as lâminas na plataforma giratória para girar através do motor regulador de velocidade para formar um efeito de classificação no pó. A velocidade da lâmina é ajustada de acordo com o tamanho do pó acabado. Quando você deseja obter o pó de grão mais fino, deve aumentar a velocidade da lâmina para aumentar o contato entre a lâmina e o pó, de modo que a lâmina lance o pó indesejável. A parede externa é separada do fluxo de ar e o pó grosso cai na câmara de moagem para remoagem devido à sua gravidade. O pó acabado qualificado é sugado para dentro do coletor de ciclone com o fluxo de ar através das lâminas. Depois que o fluxo de ar e o pó são separados, o pó é coletado.
5. O grande coletor de ciclones desempenha um papel importante no desempenho do moinho. Quando o fluxo de ar com pó entra no coletor, ele gira em alta velocidade. Depois que o fluxo de ar é separado do pó, a parede do fluido de gás encolhe para o centro e se move para o fundo do cone. (O comprimento natural do fluxo de ar) forma um cilindro de fluxo de ar ascendente rotativo e o pó é separado e coletado. Como o núcleo do fluxo de ar giratório para cima está em um estado de pressão negativa, a extremidade inferior do coletor deve ser hermeticamente fechada e o ar externo deve ser estritamente separado, caso contrário, o pó coletado será retirado pelo fluxo de ar do núcleo novamente, o que afeta diretamente o desempenho geral da máquina. Portanto, a extremidade inferior do coletor é equipada com um descarregador de ar fechado.
Estrutura do produto
【Fábrica Raymond Mill】 A planta do moinho de Raymond contém geralmente um coletor de ciclone, encaixes de tubulação, coletor de poeira, funil do armazenamento, elevador, triturador, armário de controle elétrico, alimentador, planta principal, ventilador, separador, etc.,
características estruturais
Todo o moinho é de estrutura espacial, menos premissa e forte sistêmico. Todo o sistema, desde o desbaste, transporte, coleta de pó até a embalagem, forma um sistema de produção independente.
Granularidade uniforme, taxa de peneiramento de 99%, o que é inacessível para outras usinas.
O dispositivo de acionamento aplica uma caixa de engrenagens e polia de correia fechadas, para que a transmissão seja calma e a operação confiável.
Todas as partes principais do moinho de Raymond adotam o aço de alta qualidade, as peças resistentes usam materiais de capacidade elevada da prova, assim que o sistema inteiro tem a resistência de desgaste alta e o desempenho seguro. A estrutura da lâmina da máquina principal mantém contato com os materiais, consiste na parte superior e na parte inferior, quando a parte inferior estiver desgastada, basta retirar os parafusos para trocá-la.
Controle centralizado do sistema elétrico, operação não tripulada, fácil manutenção.
Menos poluição por poeira, baixo ruído.
Adotando um alimentador eletrovibratório, ele pode ser alimentado uniformemente e é fácil de ajustar, apresenta tamanho miniatura, leve, economia de energia e fácil manutenção.

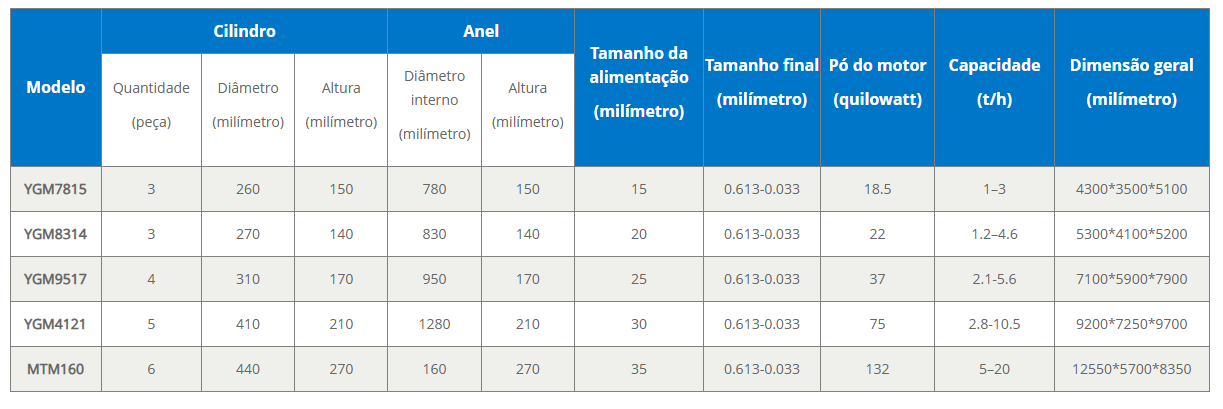

Parâmetros técnicos
【YGM7815 Introdução】
Parâmetros do equipamento Raymond Mill de YGM7815: 1. Britador de mandíbula 2. Motor do britador de mandíbulas 3. Talha 4. Elevador de canecas 5. Alimentador 6. Funil 7. Motor separador de pó 8. Separador de pó 9. Máquina principal 10. Motor da máquina principal 11. Conjunto de ciclones Dispositivo de pó 12. Assento do motor separador de pó 13. Redutor 14. Removedor de poeira 15. Sistema de sopro 16. Motor do ventilador 17. Armário de controle elétrico
Diagrama do Modelo YGM7815 Raymond Mill
YGM7815 diagrama de fundação YGM7815 diagrama vertical da conexão de instalação YGM7815 diagrama de distribuição de instalação e conexão
【Fabricante de moinhos Raymond】 Máquinas de mina JXSC é um fabricante profissional de máquina de moagem Raymond na China. Ela projeta usinas de moinho Raymond para ouro, carvão, calcário, barita e outros minérios de mineração. O moedor Ramond está à venda a preço de fábrica. Também fornece pulverizador de moinho Raymond para uso em laboratório. Bem-vindo ao contato para obter os detalhes.
